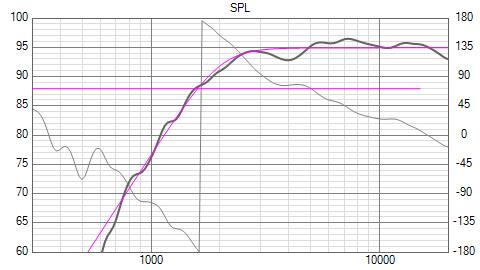

Je viens d'essayer la nouvelle fonction de VituixCAD (mise à jour d'aujourd'hui), le calcul automatique des composants par rapport à une cible partant d'un schéma qu'on rentre. Je suis parti du schéma de filtrage des ESS AMTv1 de la revue K+T de 1997, en indiquant comme target un Butterworth 18dB à 2kHz. Le résultat en utilisant la mesure à 25cm de mastro est plutôt sympa:
Le schéma se compose de:
Un filtre HF capa de 23uF, self de 0,68mH et de résistance 0,68ohms. Puis une résistance de 1,8ohms avec une capa de 3.3uF pour retrouver l'atténuation et le relevé de niveau après 8kHz de mastro. Ensuite comme dans le schéma de K+T il y a un circuit RLC série qui va atténuer la bosse à 1kHz (frequence de résonance de l'AMT v2) constitué de 51,3uF, 0,47mH et 0,82 ohms.
VituixCAD ne permet d'exporter les schémas de filtres en image, j'espère que la description textuelle est claire.
